Bygg ett tak över uterum

Uppdaterad 2021-05-28

Publicerad 2017-10-01

Typ
Längd
Bredd
Höjd

Planering

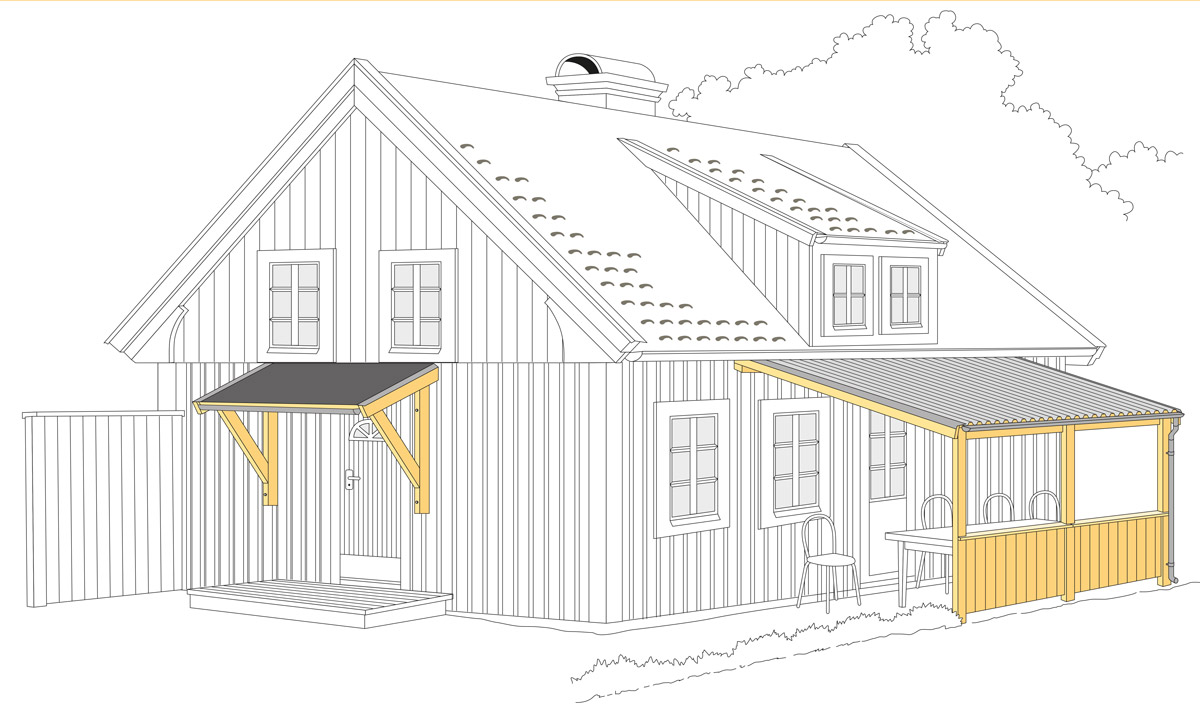

Oavsett om skärmtaket placeras i anslutning till ytterdörr eller altan ska det anpassas till husets utformning och färgsättning. Komplettera gärna skärmtaket vid entrén med ett litet trädäck, i ett eller flera trapplan. Det tillför huset en trevlig byggnadsdetalj.

Läs mer i byggbeskrivning Trädäck på mark och byggbeskrivning Trappor.

Skärmtaket kan antingen göras som ett rakt pulpettak eller som ett delat sadeltak. Om pulpettak väljs bör en hängränna placeras i framkant så att regnvatten leds ut åt sidan. Om sadeltak väljs placeras hängrännor efter sidorna så att regnvatten leds bort från husväggen.

Taket över uteplatsen behöver inte täcka hela altanen. Huvudsaken är att det avskärmar mot starkt solljus och skyddar möbler och dynor mot regn. Stolparna kan nertill bilda upplag för framkant på ett trädäck över mark. Skärmtaket kan byggas samman med plank, spaljé eller glaspartivägg så att utrymmet också får en hörna i lä. Men var aktsam om helheten. Bygg inte in altanen så mycket att uterumskaraktären försvinner.

Tak över uterum och entréer får man uppföra utan bygglov om takets yta är högst 15 m2. För större tak krävs bygglov. Om någon del av taket och planket kommer närmare tomtgränsen än 4,5 m krävs medgivande från grannen. För plank runt uteplats gäller att det inte får vara högre än 1,8 m och gå ut längre från huset än 3,6 m.

Alla mått är i mm där inget annat anges.

Materialval

Stolpar, staketdetaljer, överliggare och konsoler till skärmtaket är trädetaljer som med tiden utsätts för stora påfrestningar i form av regn, sol, kyla och belastning. Till dessa rekommenderas tryckimpregnerat virke i träskyddsklass NTR/AB. I övrigt väljs hyvlat virke av god kvalitet. Virket till bärande delar, hammarband, takbalkar samt stödkonsoler är hyvlat konstruktionsvirke i lägst hållfasthetsklass C24.

Det är viktigt att dimensioneringen är väl tilltagen och att sammanfogningarna görs starka. Uterummets skärmtak av plast eller plåt måste tillfälligt kunna tåla större snölaster. Alla fästdon, beslag av metall samt spik ska vara ordentligt rostskyddade med exempelvis varmförzinkat ytskydd, alternativt rostfritt stål.

Ytbehandling: Allt virke bör grundmålas innan det spikas upp. Grundmåla först med träskyddsmedel, till exempel penetrerande grundolja eller träskyddsprodukt. Därefter målar man med en alkydoljegrundfärg. Färdigmålningen görs sedan med en täckande färg som ska strykas två gånger, om inget annat anges av färgtillverkaren. Var särskilt noggrann med ytbehandlingen av ändträytor som bör mättas med träskyddsmedel. Svåråtkomliga ställen målas före montering. Vid grundmålning för slamfärg eller linoljefärg, följ färgtillverkarens anvisning. Måla inte på trä som har en fuktkvot högre än 16 % (gäller även tryckimpregnerat trä). Fuktkvoten (= kvot av vattnets vikt och träets torrvikt) kan kontrolleras med hjälp av en elektronisk fuktkvotsmätare. Läs mer i byggbeskrivning Nymålning av utvändigt trä.

Tak över uterum

Skärmtakets laster fördelas med takbalkarna. I framkant med stolpar c-avstånd 1 000 – 1 200 som förankras i plintar. Bärlinan 1 utgör stöd i bakkant. Alternativt kan takbalkarna 6 fixeras mot vägg med balksko 45 x 137 som fullspikas eller fullskruvas med ankarspik 4,0 – 40 eller ankarskruv. Stolparna skruvas fast mot de varmförzinkade plintbeslagen med genomgående skruv i förborrade hål. Upptill förbinds stolparna med ett hammarband 2 i urtag med minst 4 stycken trådspik 2,8 – 75 från vardera sidan. Nertill, mellan stolparna, kan ett räcke göras. Stommen är två horisontella räckesreglar 3 som spikas fast i passande urtag med trådspik 2,8 – 75. Ett tätt räcke tillverkas av stående spjälor 4 som spikas mot räckesreglarna med trådspik 2,3 – 60. Ovanpå fixeras en täckbräda 5 med avrundad översida för god vattenavrinning.

Takbalkarna 6 skråspikas rakt över stolpe mot hammarbandet 2 med en trådspik 3,4 – 100. Infästningen ska säkras med vinkelbeslag 90 x 90 x 40 som fullspikas eller fullskruvas med ankarspik 4,0 – 40 eller ankarskruv mellan 2 och 6. Baktill skråspikas takbalkarna mot bärlina 1 och väggen. Ovanpå takbalkarna spikas bärreglar 7 med trådspik 3,4 – 100. För virkestjocklek över 34 används trådspik 3,4 – 100. Mot bärreglarna monteras plast- eller plåttaket enligt tillverkarens anvisningar. För att erhålla rätt dimension på bärlina 1 2 och takbalkar 6 så gå in på materialspecifikationer på www.byggbeskrivningar.se och se vilken dimension som erfordras beroende på vilket mått som väljs.

Mot bärreglarnas utstickande ändar spikas vindskiva 8 med trådspik 2,8 – 75. Ovanpå vindskivorna fixeras fabriksmålade vindskivebeslag med klammerspik 2,5 – 30. Framtill mot takbalkarnas utstickande snedfasade ändar kan en täckbräda spikas fast så att den hamnar under utstickande tak och linjerar med vindskivans underkant. Använd trådspik 2,8 – 75.

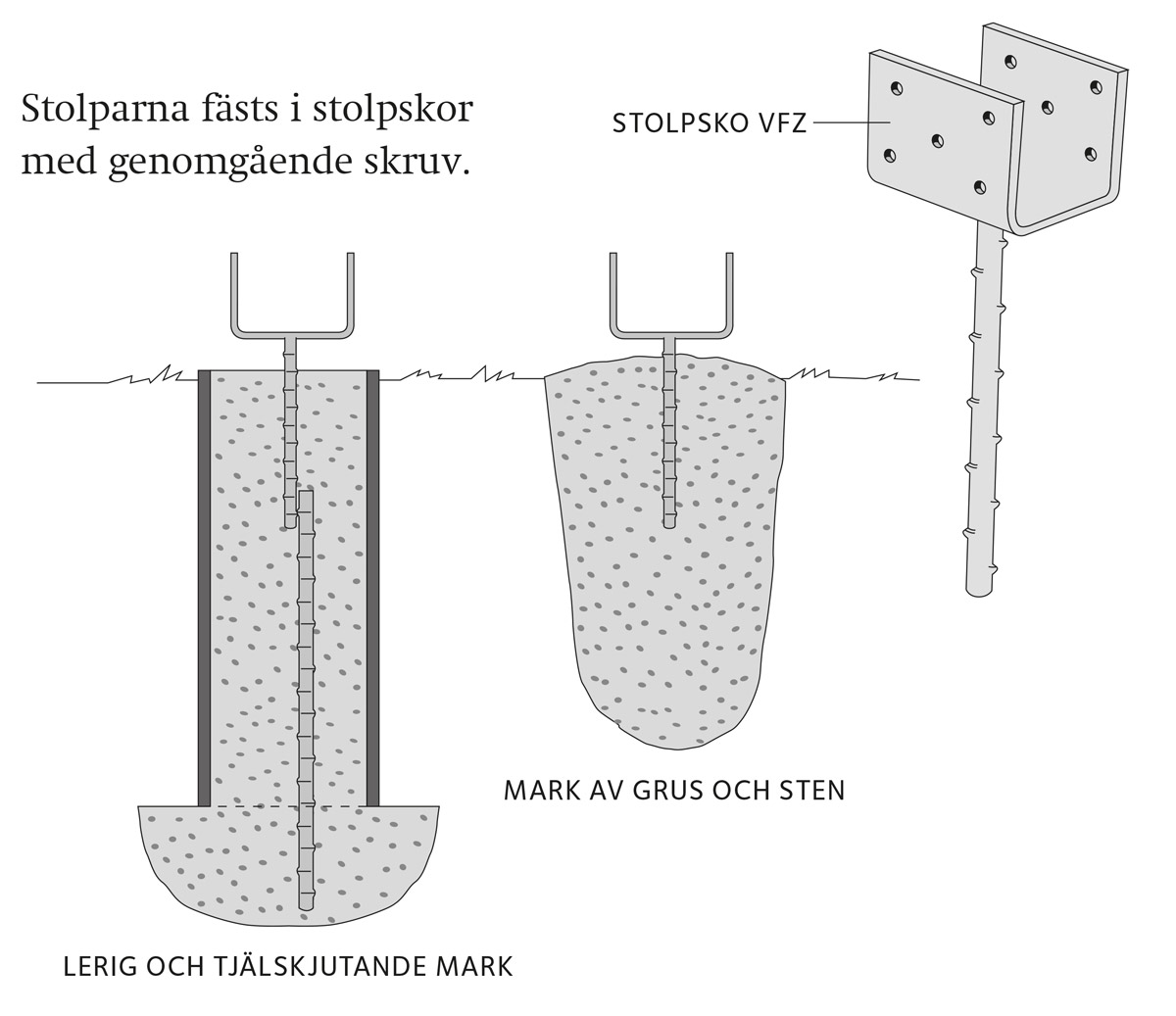

Plintar

Om marken består av grus och sten gräver man cirka 500 – 600 djupa plinthål, i vilka betongen gjuts direkt. Beslagen riktas och fixeras varvid de gjuts fast.

Om matjordslagret är tjockt eller om marken är lerig och tjälskjutande måste betongplintarna längre ner i marken för att få fast underlag. Gräv först ett djupt hål och gjut en liten bottenplatta av betong. Tryck fast en bit armeringsjärn i mitten. När gjutningen hårdnat placeras en rund gjutform av papp med ø 150 i hålet och jorden fylls tillbaka runt om gjutformen. Därefter fylls pappröret med betong. Till stolpe A ingjuts stolpsko 90 x 90 och till stolpe B stolpsko 115 x 90.

Stolpar

A spikas ihop av två reglar av konstruktionsvirke 45 x 95 i lägst hållfasthetsklass C14 med trådspik 2,8 – 75 från båda sidor. Det är då lätt att göra urtag för horisontella reglar och stolpen spricker inte lika mycket som om den är av ett massivt ämne.

B spikas ihop av två ytterbitar 34 x 95 – 120 och en mittregel av konstruktionsvirke 45 x 70 – 95 i lägst hållfasthetsklass C14. Stolpen är som en I-balk i tvärsnitt. Anslutningen mot horisontella reglar blir snygg och stabil.

Stolparna fästs i stolpskor med genomgående skruv.

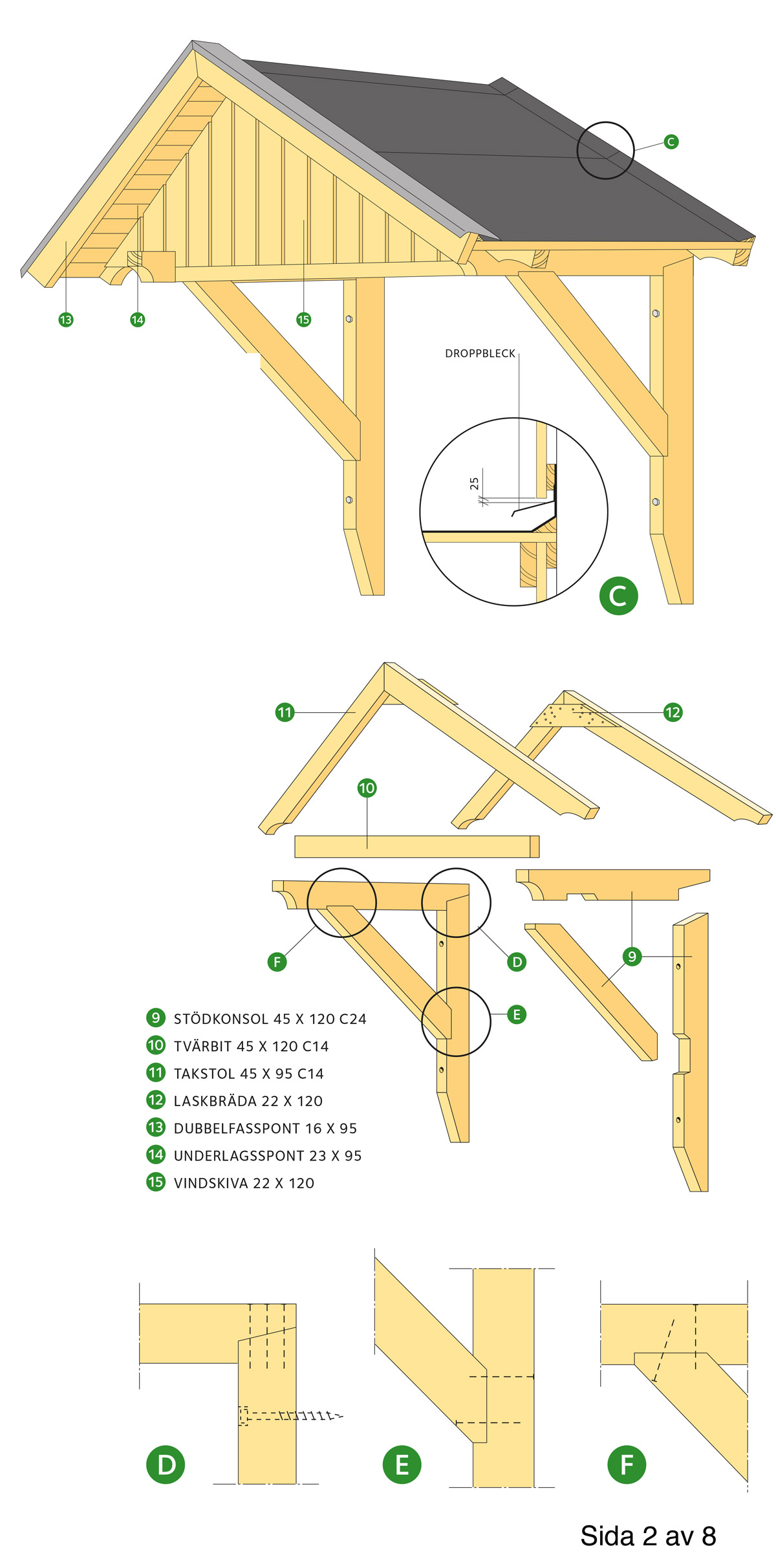

Skärmtak vid entré

Skärmtaket görs 1 000 – 1 200 djupt så att det täcker ordentligt.

Först tillverkas stödkonsolerna 9. Gör väl passande urtag och slitsar. Markera, såga, hugg med brett stämjärn, fila med flat fil, fasa synliga kanter. Spika med 4,0 – 125 trådspik eller skruva samman delarna och försänk skallarna snyggt.

Skruva fast stödkonsolerna mot väggen med långa sexkantiga skruvar som ska fästa i underliggande regelverk. Förstärk eventuellt med vinkelbeslag 90 x 90 x 65 som fullspikas med ankarspik 4,0 – 40 eller ankarskruv. Spika fast tvärbiten 10 med 2 stycken 4,0 – 125 per ände och förstärk på insidan med vinkelbeslag 50 x 50 x 40 som fullspikas med ankarspik 4,0 – 40 eller ankarskruv.

Takstolarna 11 förbinds upptill med laskbrädor 12 som spikas fast ordentligt med trådspik 60 – 2,3, 2 x 8 + 8 stycken per takstol. Fäst takstolens högben på konsolen, sedan ett horisontellt urtag lika konsolens bredd (45) har gjorts, med vinkelbeslag 50 x 50 x 40 som fullspikas med ankarspik 4,0 – 40 eller ankarskruv. Formen på utstickande tassar sågas med elektrisk band- eller sticksåg.

Gavelspetsen 13 kläs in med smala panelbrädor. Ett plant undertak av samma material kan spikas fast ovanpå stödkonsolernas horisontella överdelar. Detta tak kan då skjuta ut så långt att det ansluter mot yttertakets undersida.

Yttertaket 14 är underlagsspont som spikas mot takstolarna med trådspik 2,8 – 75 och kläs in med takpapp. Takpappen viks upp ovanpå trekantslist mot vindskiva och husvägg. Vindskivan 15 spikas fast mot utskjutande tak och trekantslist. Använd pappspik 2,8 – 20. Täck ovansidan med vindskivebeslag som spikas fast mot vindskivans utsida med klammerspik 2,5 – 30.

C Oavsett vilken takbeklädnad man väljer ska övergången mellan husvägg och tak skyddas med ett droppbleck. Den kan som här placeras bakom panelbrädorna eller fällas in utvändigt i hugget eller sågat spår. Mellanrummet mellan droppbleck och panelkant måste vara minst 25.

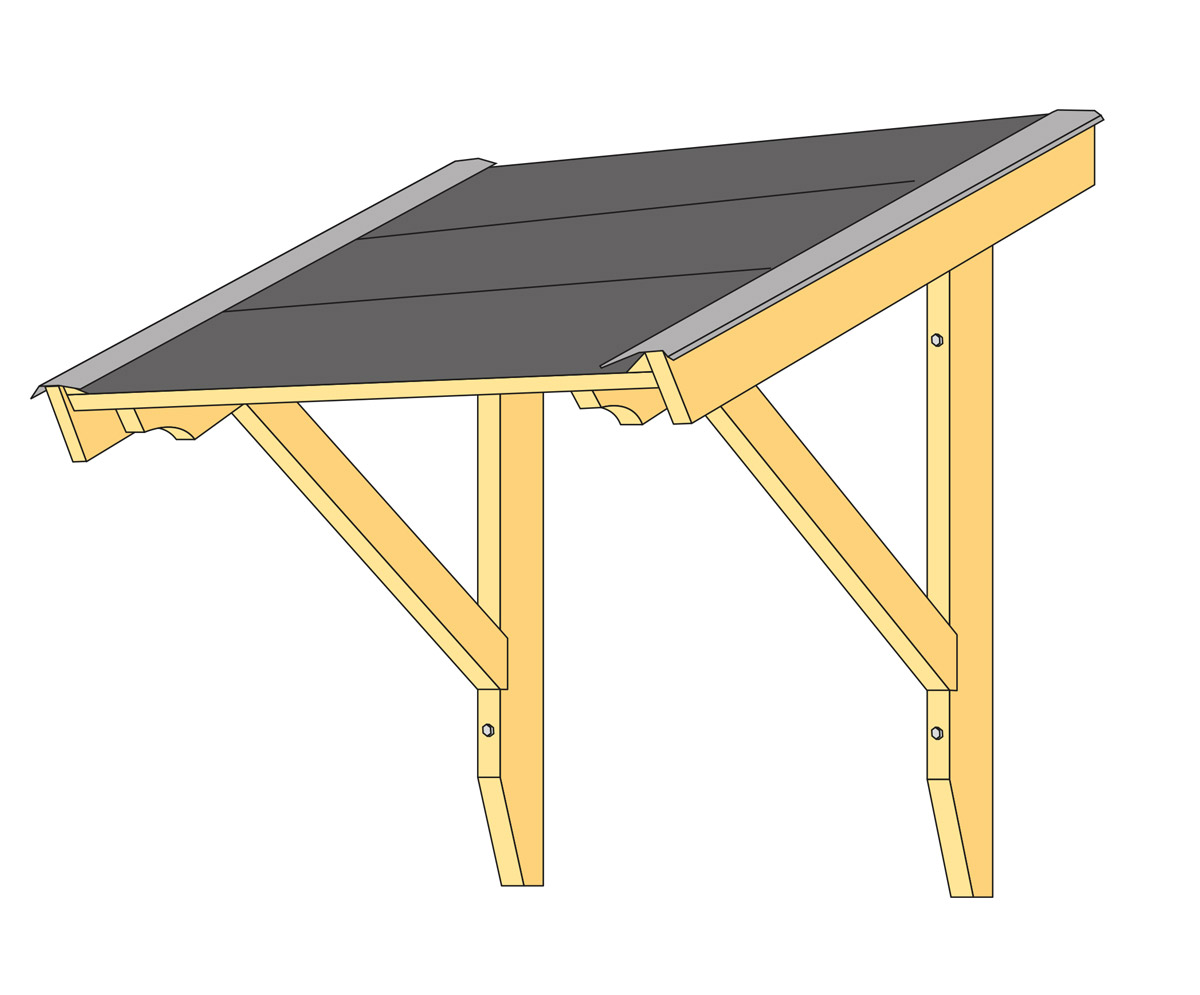

Enkelt skärmtak

Detta är ett enklare skärmtak som går snett ut från huset. Det tillverkas på samma sätt fast taket spikas direkt mot stödkonsolerna.

www.byggbeskrivningar.se genomförs av Svenskt Trä i samarbete med 630 bygg- och trävaruhandlare.
