Bygg en brygga

Uppdaterad 2021-07-18

Publicerad 2017-10-01

Typ
Längd
Bredd
Höjd

Bryggor

En brygga är en träkonstruktion som utsätts för stora påfrestningar. För att bryggan ska hålla länge är det viktigt att den dimensioneras och konstrueras på rätt sätt. Vad som är rätt sätt beror på hur det ser ut på den aktuella platsen. Och varje trakt har sina traditioner som det kan vara klokt att beakta.

I Norrland kan isen ligga länge och bli mycket tjock. På västkusten finns skeppsmask och marina borrare som snabbt förstör trävirke under vattnet. Is i kombination med hög- och lågvatten kan förstöra även den bästa bryggan. Här ger vi förslag till fem olika bryggkonstruktioner. Att bygga en brygga är förenat med kostnader och mycket arbete. Därför är det viktigt att redan från början välja en stabil konstruktion som är lämplig för den plats det gäller. Det kan vara en bra idé att flera slår sig samman och bygger en gemensam brygga.

Kontakta också kommunen angående tillstånd enligt strandskyddsreglerna i Miljöbalken.

Materialval

Om bryggan byggs längs östersjökusten eller vid vattendrag med sötvatten väljs impregnerat trä träskyddsklass NTR/A till konstruktionsdelar i mark, i vatten eller nära vattenytan. Tryckimpregnerat virke träskyddsklass NTR/M väljs till bryggor på västkusten. Det ger skydd mot skeppsmask och marina borrare. Rundvirke bör väljas för att uppnå maximal hållbarhet av konstruktioner i vatten. Där inget annat anges gäller konstruktionsvirke i lägst hållfasthetsklass C14. Valet av material till fästdon är mycket viktigt. Varmförzinkat stål har en korrosionsbeständighet som ofta räcker, men rostfritt stål är det säkraste alternativet. Läs mer i byggbeskrivningarna Bra att veta om impregnerat trä och Skruv- och spikguide.

Ytbehandling med till exempel alkydoljefärg eller transparent träskyddsolja skyddar träets yta och motverkar att småsprickor uppstår. Var särskilt noggrann med ytbehandling av ändträytor, som bör mättas med färg eller penetrerande grundolja. Läs mer i byggbeskrivning Nymålning av utvändigt trä.

Alla mått är i mm där inget annat anges.

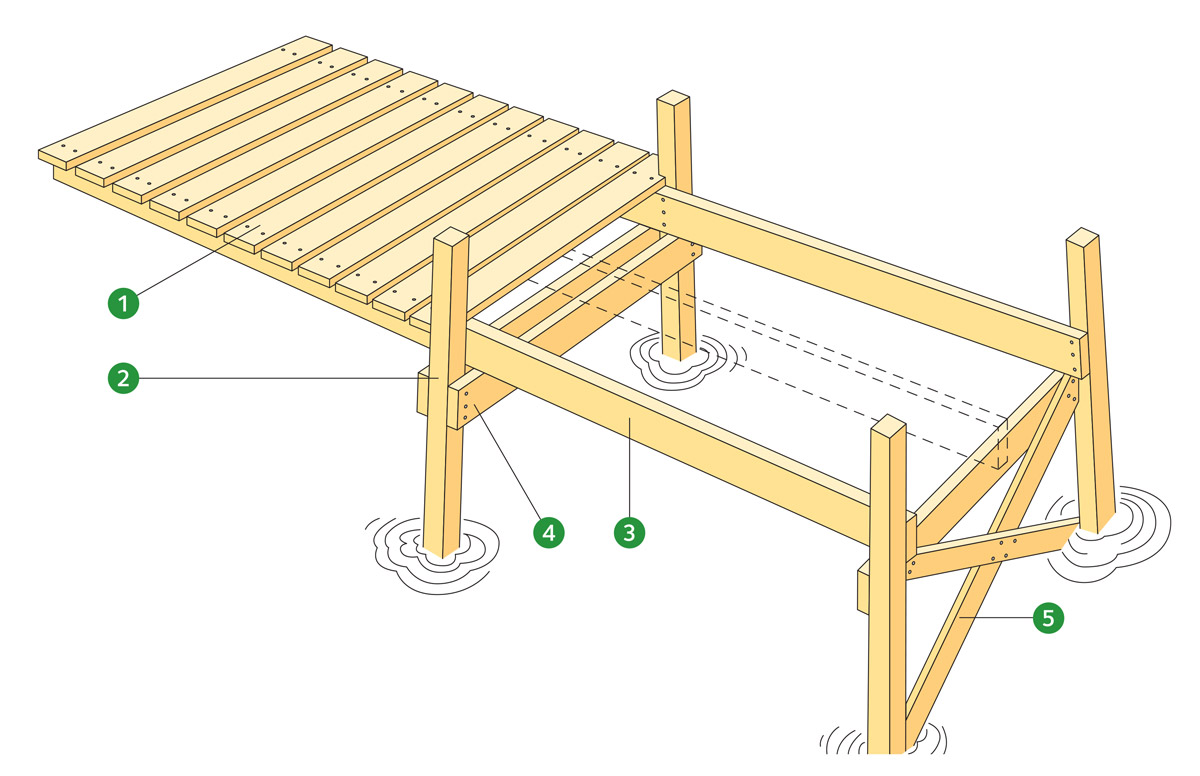

Brygga med stolpar

Stolparna 2 kan vara av rundvirke eller sågat 100 x 100 alternativt 125 x 125 beroende på bryggans storlek. De slås ner i botten med en kraftig slägga eller en hejare. Det går bra att göra från en båt där man kan stå högt över vattnet. Ett annat sätt är att slå ner stolparna genom vakar då isen ligger. Förbered om möjligt hålen i botten med ett spett. Denna typ av brygga bygger man när botten består av grus, sand eller dy. Ju längre ner i botten stolparna kan slås, desto stadigare blir bryggan. Extra stadig och sidstyv blir den om stolparna lutar en aning inåt/uppåt.

När stolparna slagits ner maximalt förbinds de två och två med tvärreglarna 4 34 x 120. Mät ner till vattenytan eller använd vattenpass för att få tvärreglarna exakt vågräta. Avståndet mellan
stolpparen i bryggans längdriktning kan variera 1 200 – 2 000.

De längsgående reglarna, 3 45 x 120–195, bär upp bryggdäcket 1 som görs av virke 34 x 95–120. Görs bryggan bredare än 1 000 bör man använda 3 stycken längsgående reglar i bredd. Bryggnocken är uppstagad med ett kryss 5 av virke 34 x 95.

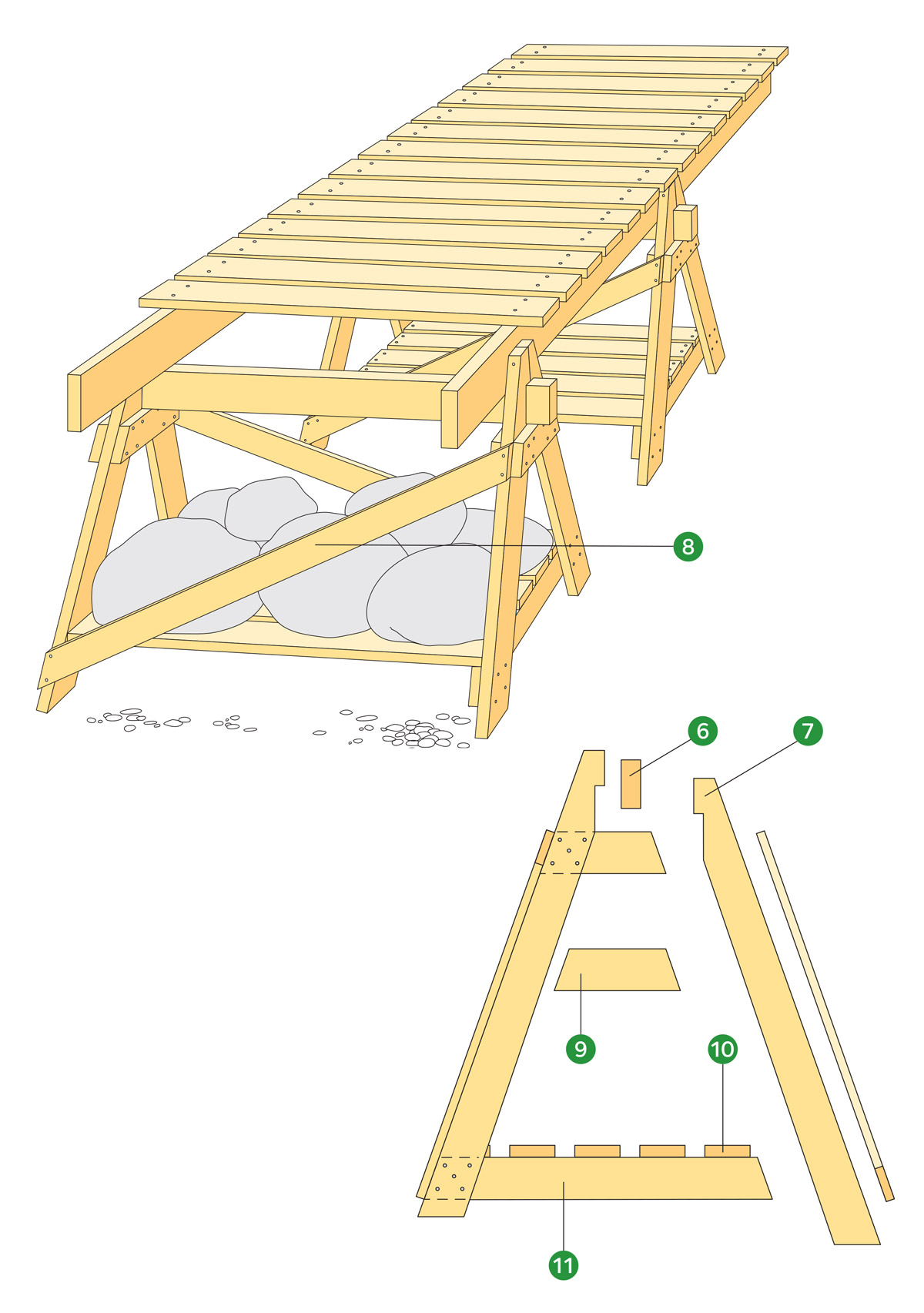

Brygga på bockar

Är botten hård och stenig så att stolpar inte går att slå ner, kan man göra en brygga som vilar på bockar.

Den här konstruktionen lämpar sig bäst till mindre bryggor.

Bockarna fixeras på botten med några tunga stenar. Vintertid tas bryggan upp på land. Konstruktionen blir stadigare om bockens benpar lutar lite inåt/uppåt och om de stagas av två snedstag 8. Delarna 6, 7 och 11 görs av virke 45 x 95. Övriga delar 8, 9 och 10 görs av virke 22–34 x 95. Bockarnas inbördes höjdförhållande anpassas till bottendjupet.

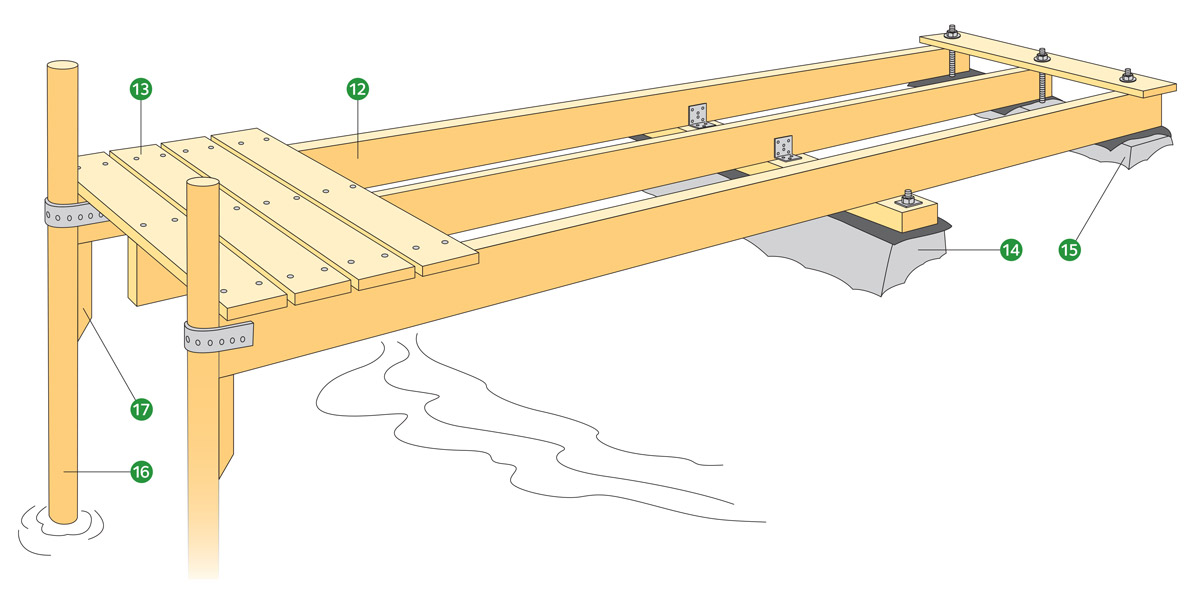

Fribärande brygga

Har man tillgång till en lämplig strandkant med brant sluttande berg eller kraftiga stenar, är den fribärande bryggan ett bra alternativ. Detta gäller särskilt för kuster där is i kombination med hög- och lågvatten kan förstöra vanliga bryggor inom ett par år. På västkusten kan skeppsmask förstöra oimpregnerade bryggstolpar av trä på kort tid. Två saker är särskilt viktiga när denna brygga konstrueras.

Dimensioneringen av de längsgående balkarna 12 ska vara väl tilltagen 45–70 x 170–220, beroende på den fribärande längden. Man bör välja konstruktionsvirke i hållfasthetsklass C24.

Det är viktigt att fästpunkterna 14 och 15 konstrueras och förankras omsorgsfullt. Här har vi gjutit två betongfundament som är förankrade i berget med inborrade metalldubbar/gängade rundjärn. Borrhammare för bergborrning kan man hyra. Rundjärn och dubbar fixeras i borrhålen med kemisk fästmassa.

Ovanpå betongfundamentet 14 skruvas en kort balk fast. Den fungerar som spikfäste för vinklade byggbeslag som fixerar balkarna 12. Glöm inte att lägga syllisolering av typ grundpapp mellan betongfundament och trä.

Baktill vid fundament 15 skruvas balkarna 12 fast med 3 – 4 stycken gängade rundjärn, som är genomgående i en kraftig planka tvärs över balkändarna. Man bör inte borra eller såga några urtag i balkarna, de kan med tiden leda till försvagningspunkter.

Här liksom vid övriga bryggor kan balkarna skyddas mot fukt uppifrån genom att de täcks med syllisolering av typ grundpapp innan bryggdäcket 13 spikas eller skruvas fast. Lämplig dimension
är tralläkt 34 x 95–120. Även om bryggan är fribärande bör man ha ett par trästolpar 16 längst ut. De avlastar bryggkonstruktionen och underlättar att lägga till med båt. Vintertid när isen lägger sig tas de bort.

17 är en fastspikad konsol som balkändarna vilar mot. Bryggstolparna fästs med hålperforerade plåtband som spikas eller skruvas fast mot balkarna.

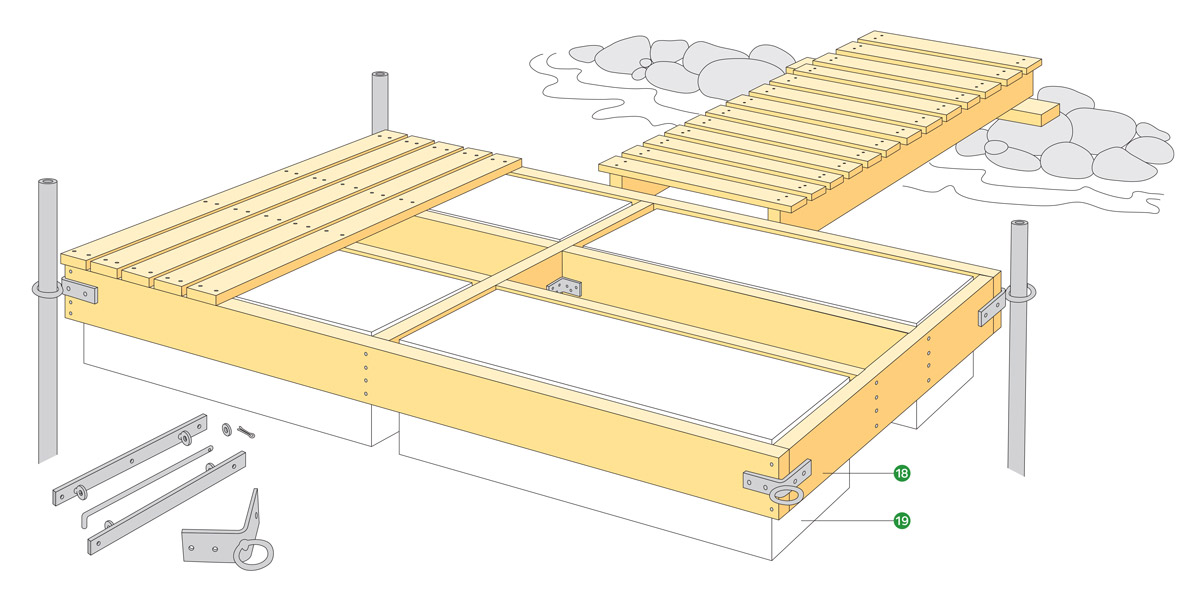

Flytbrygga

Bryggans ramverk 18 45 x 145 utformas så att de fyra flytblocken 19 får plats under bryggdäcket av 28 x 95 tralläkt. Dessa flytblock av cellplast, med volymvikt 30 kg/m3, är 600 x 1 200. De kan beställas i bygg- och trävaruhandeln i tjocklekar på 250 – 500. Yttermåttet på flytbryggans ramverk är 1 800 x 2 550, vilket gör den relativt lätthanterlig då den ska tas upp för vinterförvaring på land. En större flytbrygga får man om två enheter kopplas samman.

Bryggstolparna är så kallade byggställningsrör Ø 50, som slås ner i sjöbotten och fixeras i ringar vid bryggans hörnbeslag. Denna konstruktion tillåter att bryggan kan röra sig vid hög- och lågvatten och sjögång. Flytbryggan placeras på lagom avstånd från strandkanten och förbinds med land via en smal (600 – 800) landgång. Denna landgång vilar här mot ett par strandstenar och är förbunden med flytbryggan med ett ledbeslag.

Till flytbryggan måste man specialtillverka hörnbeslag för bryggstolparna och ett ledat kopplingsbeslag för landgången. Kopplingsbeslaget består av två plattjärn med fastsvetsade, kraftiga brickor. Ett rundjärn trycks in mellan brickorna och fungerar som gångjärnsled. Rundjärnet låses med påträdd bricka och saxsprint. Dimensionerna på dessa beslag ska vara kraftiga.

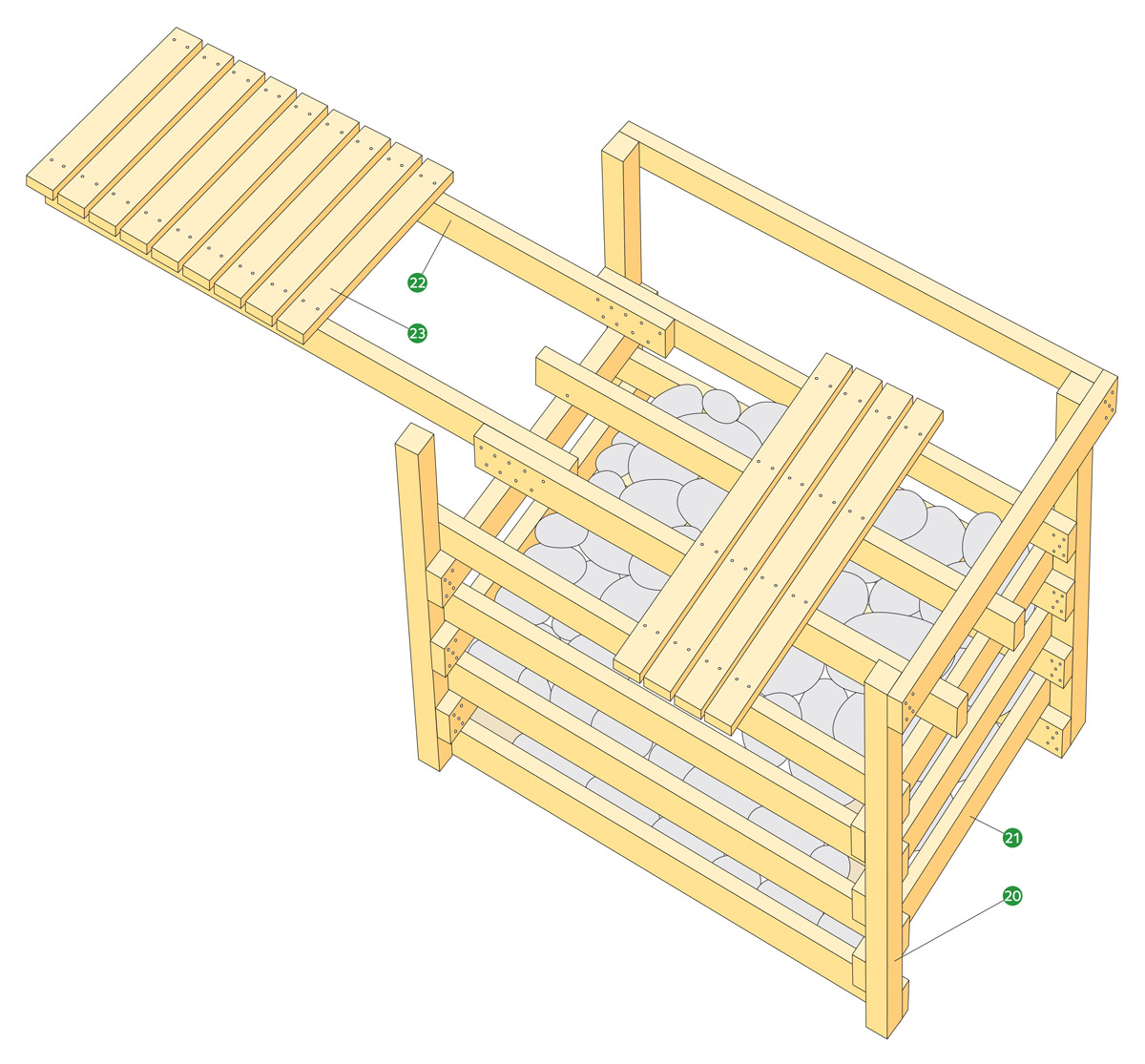

Brygga med stenkista

Här är ytterligare ett bryggalternativ om bottenförhållandena är sådana att det är svårt att fästa stolpar. Av tradition brukar stenkistor timras ihop av rundvirke, vilket säger en del om de stora krafterna den utsätts för.

När den stadiga kistan spikats ihop fylls den med sten, så att den blir ordentligt förankrad på botten. Bryggan ska vara så stadig att den tål isens påkänningar.

Hörnstolparna 20 är av dimensionen 125 x 125 eller 150 x 150 sågat virke. Yttersidorna 21 kan göras av dimensionen 45–70 x 145. Överstiger kistans storlek 1 800 x 1 800 bör man placera in ytterligare stolpar. Reglarna för bryggdäcket 22 är samma som för yttersidorna. Bryggdäcket 23 görs av tralläkt 34 x 95–120.

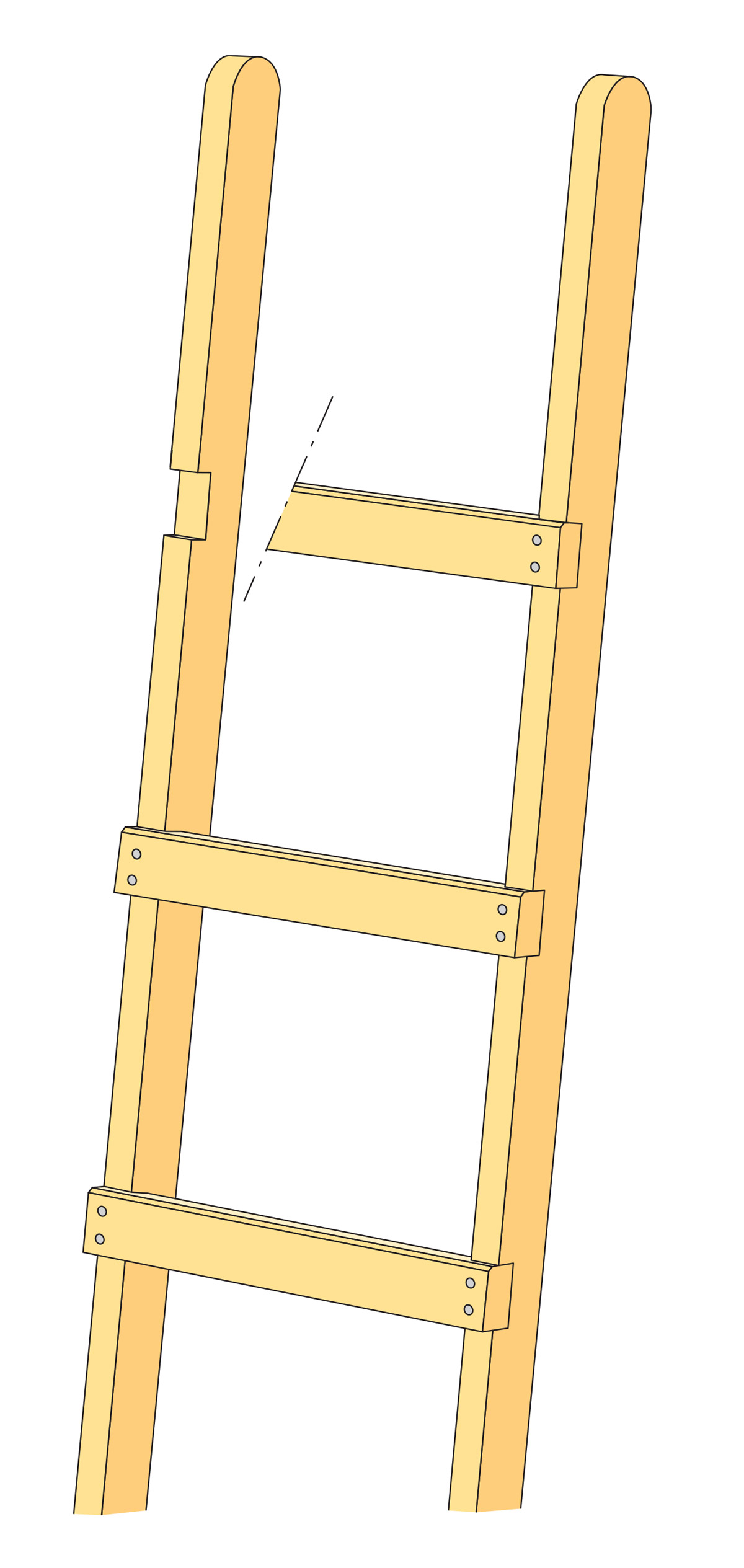

Bryggstege

En stege vid bryggan är bra när man ska bada eller ta sig i och ur båten. Vid kusten måste man ofta bygga bryggorna högt över vattenytan, så att de klarar kombinationen storm/högvatten. Sidostyckena, av 45 x 95–120 ska nå ända ner till botten. Stegpinnarna, av 34–45 x 70, fälls in en bit i sidostyckena. De spikas eller skruvas fast med lång smal varmförzinkad sexkantig skruv.

www.byggbeskrivningar.se genomförs av Svenskt Trä i samarbete med 630 bygg- och trävaruhandlare.
